시스코 넥서스 9300-FX2 시리즈 스위치 N9K-C9336C-FX2-E

제품 개요

시스코 넥서스 9300-FX2 시리즈는 더 높은 대역폭 용량을 가진 넥서스 9300-FX 시리즈 스위치의 확장이다.스위치는 1Gbps에서 기존 데이터 센터를 투명하게 마이그레이션하기 위해 다양한 인터페이스 옵션을 제공합니다., 그리고 10-Gbps 속도는 서버에서 25-Gbps까지, 그리고 10-와 40-Gbps 속도는 집계 계층에서 50-와 100-Gbps까지. 플랫폼은 고객에게 투자 보호를 제공합니다.큰 버퍼를 제공하는, 매우 유연한 레이어 2 및 레이어 3 확장성 및 성능은 가상화 된 데이터 센터 및 자동화 된 클라우드 환경의 변화하는 요구를 충족시킵니다.

시스코는 시스코 넥서스 9000 시리즈 스위치에 대해 두 가지 작동 방식을 제공합니다. 조직은 사용할 수 있습니다.시스코 NX-OS 소프트웨어표준 시스코 넥서스 스위치 환경 (NX-OS 모드) 에 스위치를 배포합니다. 조직은 또한시스코 애플리케이션 중심 인프라(시스코 ACI^TM) 플랫폼을 통해 자동화 된 정책 기반 시스템 관리 접근 방식 (ACI 모드) 을 최대한 활용할 수 있습니다.

시스코 넥서스 9300-FX2 시리즈 스위치

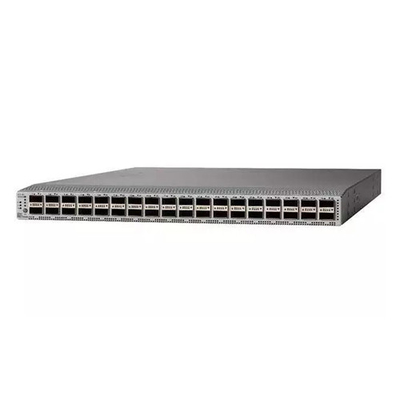

시스코 넥서스 9336C-FX2-E 스위치대역폭 7.2 Tbps와 2.4 bpp 이상 지원하는 1RU 스위치입니다. 스위치는 1/10/25/40/50/100-Gbps 또는 16-, 32-Gbps Fiber Channel 포트로 작동하도록 구성 할 수 있습니다.콤팩트한 형식 인자에서 유연한 옵션을 제공합니다. 모든 포트에서 브레이크아웃이 지원됩니다. 자세한 내용은 아래 기능 표를 참조하십시오.

특징 및 이점

시스코 넥서스 9300-FX2 시리즈는 다음과 같은 기능과 이점을 제공합니다.

● 건축적 유연성

◦ 업계 최고의 소프트웨어 정의 네트워크 솔루션 Cisco ACI^TM지원.

◦ 표준 기반의 VXLAN EVPN 직물 지원, 계층적 여러 사이트 지원 포함 ( 참조)MP-BGP EVPN 제어 플레인과 VXLAN 네트워크더 많은 정보를 얻으려면).

◦ 3단계 BGP 아키텍처, 수평적이고 차단하지 않는 IPv6 네트워크 조직을 웹 규모로 가능하게 합니다.

◦ 세그먼트 라우팅은 네트워크가 멀티 프로토콜 레이블 스위칭 (MPLS) 패킷을 전달하고 리소스 예약 프로토콜 (RSVP) 트래픽 엔지니어링 (TE) 없이 트래픽 엔지니어링을 할 수 있습니다.네트워크 확장성 및 가상화를 증가시키기 위해 제어 플랜 대안을 제공합니다..

◦ 레이어 3 (v4/v6) 유니캐스트 및 멀티캐스트 라우팅 프로토콜 스위트, BGP, 오픈 최단 경로 먼저 (OSPF), 향상된 내부 게이트웨이 라우팅 프로토콜 (EIGRP) 를 포함한 포괄적인 프로토콜 지원루팅 정보 프로토콜 버전 2 (RIPv2), 프로토콜 독립 멀티캐스트 스퍼스 모드 (PIM-SM), 소스 특수한 멀티캐스트 (SSM), 멀티캐스트 소스 디스커버리 프로토콜 (MSDP).

● 광범위한 프로그래밍 가능성

◦ 전원 자동 공급을 통해 0일 자동화, 급격히 공급 시간을 줄입니다.

◦ 업계에서 선도적인 통합을 위한 선도적인 설정 관리 응용 프로그램을 개발합니다.RESTCONF/NETCONF를 통해 광범위한 네이티브 YANG 및 산업 표준 OpenConfig 모델 지원.

◦ 모든 스위치 CLI 함수 (JSON 기반 RPC HTTP/HTTP) 를 위한 퍼베리브 API.

● 높은 확장성, 유연성 및 보안

◦ 유연한 전송 테이블은 FX2 모델에서 최대 100만 개의 공유 항목을 지원합니다. TCAM 공간의 유연한 사용은 액세스 제어 목록 (ACL) 템플릿의 사용자 정의를 허용합니다.

◦ IEEE 802.1ae MAC 보안 (MACsec) 지원은 9300-FX2 모델의 모든 포트에서 1Gbps 이상의 속도 또는 동일, 물리적 계층에서 트래픽 암호화를 허용하고 안전한 서버를 제공합니다.경계 잎, 그리고 잎과 척추의 연결.

● 지능형 버퍼 관리

◦ 이 플랫폼은 Cisco의 혁신적인지능형 버퍼 관리, 마우스와 코끼리의 흐름을 구별하고 링크 혼잡의 경우 네트워크 전송 요구 사항에 따라 다른 대기열 관리 시스템을 적용 할 수있는 기능을 제공합니다.

◦ 지능형 버퍼 관리 기능은 다음과 같습니다.

◦ 코끼리 함정 (ETRAP) 을 이용한 대략적인 공평 하락 (AFD). AFD는 ETRAP를 사용하여 오래 사는 코끼리 흐름과 단기 생쥐 흐름을 구별합니다.AFD는 마우스의 흐름을 떨어뜨리는 알고리즘에서 제외합니다. 그래서 마우스의 흐름은 광역폭에 굶주린 코끼리의 흐름에 의해 굶주리지 않고 광역폭의 공정한 부분을 얻을 수 있습니다.또한 AFD는 코끼리의 흐름을 추적하고 출구 대기열에서 AFD 알고리즘에 적용하여 공정한 대역폭을 부여합니다.

◦ ETRAP는 입력되는 흐름의 바이트 수를 측정하고 사용자 정의된 ETRAP 임계값과 비교합니다. 흐름이 임계값을 넘으면 코끼리 흐름이됩니다.

◦ 동적 패킷 우선 순위 지정 (DPP) 은 마우스 흐름과 코끼리 흐름을 두 개의 다른 줄을 분리하여 버퍼 공간을 독립적으로 할당 할 수있는 기능을 제공합니다.쥐의 흐름, 혼잡과 지연에 민감한 우선 순위 대기열을 취하고 코끼리 흐름이 전체 링크 대역폭을 취할 수 있도록 허용하는 재질서를 피할 수 있습니다.

● 컨버지드 이더넷 (Converged Ethernet) 을 통한 RDMA (RDMA)

◦ 플랫폼은 DCB 프로토콜을 지원하는 컨버지드 이더넷을 통해 RDMA를 위해 손실 없는 전송을 제공합니다.

◦ 우선 순위에 기반한 흐름 제어 (PFC) 로 네트워크의 하락을 방지하고 우선 순위 클래스별로 프레임 전파를 중지합니다.

◦ 증강된 전송 선택 (ETS) 은 네트워크 분쟁 상황에서 우선 순위 클래스별로 대역폭을 예약합니다.

◦ 데이터 센터 브리딩 교환 프로토콜 (DCBX) 은 최종 포인트와 우선 순위 및 대역폭 정보를 발견하고 교환합니다.

◦ 플랫폼은 또한 트래픽을 떨어뜨리지 않고 혼잡을 경험한 패킷을 표시함으로써 IP 흐름별로 끝에서 끝까지 알림을 제공하는 명시적 혼잡 알림 (ECN) 을 지원합니다.플랫폼은 ECN 통계를 추적 할 수 있습니다..

● LAN 및 SAN 컨버전스

◦ Fibre Channel and Fibre Channel over Ethernet (FCoE) N-Port Virtualization (NPV) support enables the network administrator to control domain IDs and points of management on a Fibre Channel network as it scales이 기능은 LAN 및 SAN가 손실 없이 신뢰할 수 있는 이더넷 네트워크로 연결되는 것을 가능하게 합니다.

● 하드웨어 및 소프트웨어의 높은 가용성

◦ 가상 포트 채널 (vPC) 기술은 스펜닝 트리 프로토콜을 제거함으로써 레이어 2 멀티 패팅을 제공합니다.또한 기존 관리 및 배포 모델을 변경할 필요없이 완전히 활용 된 양분역폭과 단순화된 레이어 2 논리적 토폴로지를 가능하게합니다..

◦ 64-방향 동일 비용 멀티 패스 (ECMP) 라우팅은 계층 3 지방 나무 디자인을 사용할 수 있습니다. 이 기능은 조직이 네트워크 병목을 예방하고 회복력을 높이고,그리고 네트워크 장애를 거의 없이 용량을 추가.

◦ 고급 리부팅 기능에는 뜨거운 패치와 차가운 패치가 포함됩니다.

◦ 스위치는 N+1 리듀선시의 열 교환 전력 공급 장치 (PSU) 와 팬을 사용합니다.

● 포괄적이고 검증된 혁신을 갖춘 Cisco NX-OS 소프트웨어 운영 체제

◦ 시스코 넥서스 9000 시리즈의 모든 스위치를 지원하는 단일 바이너리 이미지, 이미지 관리를 단순화합니다. 운영 체제는 모듈형이며 각 라우팅 프로토콜에 대한 전용 프로세스:결함을 고립하고 동시에 가용성을 높이는 설계. 프로세스 장애가 발생하면 상태 손실없이 프로세스를 다시 시작할 수 있습니다. 운영 체제는 뜨거운 및 차가운 패치 및 온라인 진단을 지원합니다.

◦ 데이터 센터 네트워크 관리자 (DCNM) 는 새로운 트러브릭 아키텍처, IP 트러브릭 포 미디어,시스코 넥서스의 저장 네트워크 배포^®데이터센터로 가속화해서 며칠에서 몇 분으로토폴로지에 대한 그래픽 운영 가시성으로 문제 해결 주기를 줄이십시오., 네트워크 조직 및 인프라 구성 오류를 제거하고 닫힌 루프에서 지속적인 변경을 자동화합니다.템플릿 배포 모델과 자동 복구와 함께 구성 준수 알림. 직물, 장치 및 토폴로지에 대한 실시간 상태 요약. VMware와 함께 컴퓨팅 시각화를 포함하여 직물 (아더레이, 오버레이, 가상 및 물리적 엔드포인트) 에 대한 상관관계 가시성.

◦ 시스코 넥서스 데이터 브로커를 통해 네트워크 트래픽 모니터링을 간단하고 확장 가능한비용 효율적인 네트워크 테스트 액세스 포인트 (TAP) 및 시스코 스위치드 포트 분석기 (SPAN) 집계 네트워크 트래픽 모니터링 및 분석.

● 시스코 테트레이션 분석 플랫폼 지원

◦ 넥서스 9300 시리즈 스위치의 텔레미터 정보는 스위치의 애플리케이션 특화된 통합 회로 (ASIC) 에서 기본적으로 100 밀리 초마다 직접 수출됩니다.이 정보는 세 가지 유형의 데이터로 구성됩니다.: (a) 흐름 정보, 이 정보는 최종 포인트, 프로토콜, 포트에 대한 정보, 흐름이 시작되었을 때, 흐름이 얼마나 오랫동안 활성화되었는지 등이 정보는 흐름 내의 모든 팩트 간 변동을 포착합니다.예를 들어 라이브 시간 (TTL), IP 및 TCP 플래그, 페이로드 길이 등의 변이를 포함합니다. (c) 컨텍스트 세부 사항, 컨텍스트 정보는 패킷 헤더 밖에서 파생됩니다.버퍼 사용량 변동 포함, 흐름 내에서 패킷 떨어지는 것, 터널 엔드포인트와의 연관성 등.

◦ 시스코 테트레이션 분석 플랫폼이 이 텔레미터 데이터를 소비합니다.그리고 무감독 기계 학습과 행동 분석을 사용하여 실시간으로 데이터 센터의 모든 것을 탁월한 보도를 제공할 수 있습니다.알고리즘적 접근법을 사용하여, 시스코 테트레이션 분석 플랫폼은 심층 응용 프로그램 통찰력과 상호 작용을 제공합니다, 극적으로 단순화된 작업을 가능하게,프로그램 가능한 인프라에 응용 프로그램을 마이그레이션더 많은 정보를 얻으려면https://www.cisco.com/go/tetration.

● 시스코 네트워크 보증 엔진 (NAE)

◦ 시스코 NAE는 네트워크 인프라가 정책 의도에 따라 작동하는지 지속적으로 확인하고 정책에서 운영자를 대신하여 수학 모델을 활용합니다.구성 및 동적 상태 수준NAE는 네트워크의 문제를 정확하게 표시하고, 어떤 애플리케이션이나 네트워크의 일부가 영향을 받고 있는지 파악하고, 문제의 근본 원인을 파악하고, 문제를 해결하는 방법을 제안할 수 있습니다.지속적인 검증 방식은 2일 운영을 반응 상태에서 능동적 상태로 전환합니다.NAE는 변경 사항의 영향을 예측하고 네트워크 관련 IT 사고를 줄이고 평균 수리 시간을 최대 66% 줄임으로써 장애를 방지하는 데 도움이됩니다.NAE는 또한 네트워크 보안 및 세분화 준수를 보장하는 데 도움이됩니다.NAE에 대해 더 많은 정보를 얻으려면https://www.cisco.com/c/en/us/products/data-center-analytics/network-assurance-engine/index.html.

시스코 넥서스 9300-FX2 시리즈 스위치 사양

2 전형적 및 최대 전력 값은 전력 회로에서 도출 된 입력에 기초합니다. 전력 공급원 값 (예를 들어, 750W AC 전력 공급원:NXA-PAC-750W-PI) 는 스위치 내부에 출력 등급에 기초.
표 3에는 시스코 넥서스 9300-FX2/FX2-E 시리즈 스위치의 성능 및 확장성 사양이 나열되어 있습니다.
