시스코 넥서스 9300-GX2 시리즈 고정 스위치 시스코 N9K-C9332D-GX2B

제품 개요

시스코 넥서스 9300-GX2 시리즈는 네트워크 인프라에서 고성능, 에너지 효율, 컴팩트 스위치에 대한 요구를 해결합니다. 이 스위치는 50G, 100G, 200G를 지원하도록 설계되었습니다.다음 세대의 잎과 척추 디자인 및 IP 저장 직물을위한 400G 직물. The platform is built with backward-compatible 400G optical interface Quad Small Form-Factor Pluggable–Double Density (QSFP-DD) to transparently migrate existing data center fabrics from 40-Gbps and 100-Gbps speeds to 400 Gbps시스코는 시스코 넥서스 9000 시리즈 스위치에 대해 두 가지 동작 모드를 제공합니다.조직은 Cisco를 배포할 수 있습니다.^®애플리케이션 중심 인프라 (Cisco ACI)^®) 또는 Cisco NX-OS 모드.

시스코 넥서스 9300-GX2 시리즈 스위치

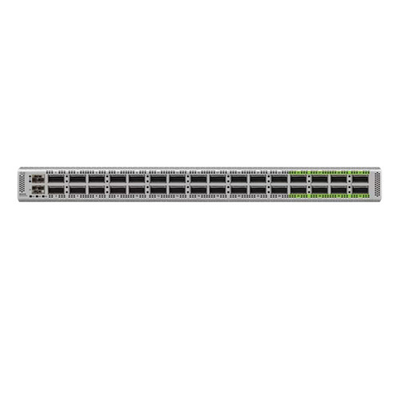

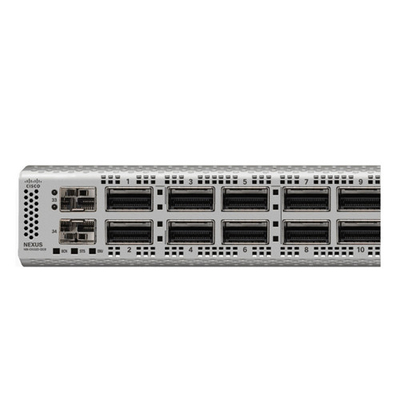

시스코 넥서스 9332D-GX2B이 스위치는 32개의 고정 400G QSFP-DD 포트와 2개의 고정 1/10G SFP+ 포트를 통해 25.6 Tbps의 대역폭과 4.17 bpp를 지원하는 컴팩트 형태의 요소인 1-Rack-Unit (1RU) 스위치입니다.QSFP-DD 포트 또한 200G (QSFP56) 를 지원합니다., 100G (QSFP28) 및 40G (QSFP+). 각 포트는 또한 4x10G, 4x25G, 4x50G, 4x100G 및 2x200G 브레이크아웃을 지원할 수 있습니다. 녹색으로 표시된 마지막 8 개의 포트는 와이어 레이트 MACsec 암호화 기능을 제공합니다.

특징 및 이점

시스코 넥서스 9300-GX2 시리즈 스위치는 다음과 같은 기능과 이점을 제공합니다.

● 건축적 유연성

시스코 넥서스 9000 시리즈 스위치는 시스코 애플리케이션 중심 인프라 (Cisco ACI), 시스코 NX-OS VXLAN EVPN, 시스코 IP 매체, 시스코 넥서스 대시보드 데이터 브로커를 지원합니다.IP 라우팅 또는 이더넷 스위치된 레이어-2 패브릭을 사용하여 단일 방송 및 멀티 방송 IPv6/IPv4 및 이더넷 프로토콜의 포괄적인 세트를 사용합니다..

◦ 포괄적이고 검증된 혁신을 가진 Cisco NX-OS 소프트웨어 운영 체제. 운영 체제는 모듈형이며 각 라우팅 프로토콜에 대한 전용 프로세스:결함을 고립하고 동시에 가용성을 높이는 설계.

◦ 시스코 ACI 지원과 함께 업계에서 선도적인 시스코 소프트웨어 정의 네트워크 (SDN) 솔루션.중앙집중화 자동화 및 정책 기반 애플리케이션 프로파일과 함께 의도에 의한 아키텍처.

◦ 계층적 멀티 사이트 지원을 포함한 표준 기반 VXLAN EVPN 섬유를 지원합니다. (더 자세한 내용은 MP-BGP EVPN 제어 평면과 VXLAN 네트워크를 참조하십시오.)

3단계 BGP 아키텍처, 웹 규모의 수평, 차단하지 않는 IPv6 네트워크 조직을 가능하게 합니다.

◦ BGP, Open Shortest Path First (OSPF) 를 포함한 레이어-3 (v4 및 v6) 유니캐스트 및 멀티캐스트 라우팅 프로토콜 스위트에 대한 포괄적인 프로토콜 지원,강화된 내부 게이트웨이 라우팅 프로토콜 (EIGRP), 라우팅 정보 프로토콜 버전 2 (RIPv2), 프로토콜 독립 멀티캐스트 스퍼스 모드 (PIM-SM), 소스 특수한 멀티캐스트 (SSM), 멀티캐스트 소스 디스커버리 프로토콜 (MSDP).

◦ 세그먼트 라우팅 (SR 및 SRv6) 은 네트워크가 멀티 프로토콜 레이블 스위칭 (MPLS) 패킷을 전달하고 리소스 예약 프로토콜 (RSVP) 트래픽 엔지니어링 (TE) 없이 트래픽 엔지니어링을 할 수 있습니다.. 네트워크 확장성 및 가상화를 증가시키기 위한 제어 플레인 대안을 제공합니다. Cisco IP Fabric for Media는 SDI 라우터에서 IP 기반 인프라로 마이그레이션하는 데 도움이됩니다.IP 기반 인프라에서, 하나의 케이블은 여러 쌍방향 트래픽 흐름을 운반할 수 있고 물리적 인프라 변경이 필요없이 다양한 흐름 크기를 지원할 수 있습니다.

◦ 넥서스 대시보드 데이터 브로커는 고객에게 보안 위협을 식별하고 완화하는 데 도움이 될 수있는 네트워크와 솔루션에 대한 완전한 관찰성을 제공합니다.성능의 병목을 인식하고 제거합니다., 데이터 준수를 준수하고 용량 계획 운영에 대한 통찰력을 가지고 있습니다.

● 광범위 한 프로그래밍 가능성

◦ 전력 가동 자동 조달 (POAP) 을 통해 0일 자동화, 조달 시간을 크게 줄입니다.

◦ Ansible와 같은 대표적인 DevOps 구성 관리 애플리케이션을 위한 업계 최고의 통합.RESTCONF/NETCONF/gNMI를 통해 YANG 및 업계 표준 OpenConfig 모델을 지원합니다..

데이터 관리 엔진 (DME) 과 상호 작용하는 REST API

◦ 네트워크 관찰성을 향상시키는 모델 기반 텔레미터

◦ 시스코 애플리케이션 프레임워크 (CAF) 를 사용하는 타사 애플리케이션 호스팅.

● 높은 확장성, 유연성, 보안성

◦ 유연한 전송 테이블은 시스코 넥서스 9300-GX2 모델에서 최대 200만 개의 공유 항목을 지원합니다.

◦ IEEE 802.1ae MAC 보안 (MACsec) 1 기능은 9300-GX2 모델의 선택된 포트에서 물리적 계층에서 트래픽 암호화를 허용하고 안전한 서버, 국경 페이지를 제공합니다.그리고 잎과 척추의 연결성.

● 인공지능/ML 네트워크

Cisco Nexus 9300 GX2 Series Fixed Switches support innovative congestion management and flow control algorithms along with the right latency and telemetry to meet the design requirements of AI/ML fabrics.

• 우선순위 흐름 제어 (PFC) 는 시스코 넥서스 9000 시리즈 스위치에서 지원되는 핵심 기능으로 신호, 제어,그리고 적절한 송신자에게 일시 중지 프레임을 전송하여 경로를 따라 이더넷 흐름을 관리.

• 이 플랫폼은 또한 트래픽을 떨어뜨리지 않고 혼잡을 경험한 패킷을 표시함으로써 IP 흐름별로 끝에서 끝까지 알림을 제공하는 Explicit Congestion Notification (ECN) 를 지원합니다.이 플랫폼은 ECN 통계를 추적할 수 있습니다., 꽉 차있는 표시 된 패키지의 수를 포함합니다.

• 이 플랫폼은 데이터 센터 브리딩 (DCB) 프로토콜을 지원하는 컨버지드 이더넷 (RoCE) 을 통해 원격 직결 메모리 액세스 (RDMA) 를 손실 없이 전송할 수 있습니다.

◦ 강화된 전송 선택 (ETS) 은 네트워크 분쟁 상황에서 우선 순위 클래스별로 대역폭을 예약합니다.

• 데이터 센터 브리딩 교환 프로토콜 (DCBX) 은 최우선 정보와 대역폭 정보를 엔드포인트와 발견하고 교환할 수 있습니다.

◦ Weighted Random Early Detection (WRED) is a congestion-avoidance technique that allows Cisco Nexus 9000 Series Switches to detect and react to congestion in the network by marking flows that could cause congestion.

◦ 플랫폼은 Cisco의 혁신적인 지능형 버퍼 관리,마우스와 코끼리의 흐름을 구별하고 연결 혼잡의 경우 네트워크 전송 요구 사항에 따라 다른 대기열 관리 시스템을 적용할 수 있는 기능을 제공합니다..

◦ 코끼리 함정 (ETRAP) 을 이용한 대략적인 공평 하락 (AFD). ETRAP를 사용하여 AFD는 오래 사는 코끼리 흐름과 짧은 생의 쥐 흐름을 구별합니다.ETRAP는 입력되는 흐름의 바이트 수를 측정하고 사용자 정의된 ETRAP 임계값과 비교합니다.한 흐름이 문턱을 넘으면 코끼리의 흐름이 됩니다.

◦ 동적 패킷 우선 순위 지정 (DPP) 은 마우스 흐름과 코끼리 흐름을 두 개의 다른 줄을 분리하여 버퍼 공간을 독립적으로 할당 할 수있는 기능을 제공합니다.

● 하드웨어 와 소프트웨어 가 많이 사용 가능

◦ 가상 포트 채널 (vPC) 기술은 스펜닝 트리 프로토콜 (STP) 을 제거함으로써 레이어-2 멀티파트를 제공합니다.

◦ VXLAN 환경에서 직물 링크를 수행할 수 있으며, 피어 투 피어 vPC의 필요성을 제거합니다. 128-way Equal-Cost Multipath (ECMP) 라우팅은 Layer-3 FAT-tree 디자인을 사용할 수 있습니다.이 기능은 조직이 네트워크 병목을 방지하는 데 도움이 됩니다., 탄력성을 높이고 네트워크 장애를 줄이는 용량을 추가합니다.

• 소프트웨어 유지보수 업그레이드 (SMU) 는 특정 결함에 대한 수정 사항을 포함합니다. 그들은 중요한 문제를 신속하게 해결합니다.

• 서비스 소프트웨어 업그레이드 (ISSU) 는 스위치가 트래픽을 계속 전달하는 동안 장치 소프트웨어의 업그레이드를 허용합니다. ISSU는 일반적으로 소프트웨어 업그레이드로 인한 다운타임을 줄이거나 제거합니다.

◦ 스위치는 N+1 과잉을 가진 열 교환 가능한 전력 공급 장치 (PSU) 와 팬을 사용합니다.

● 시스코 넥서스 대시보드

• 시스코 넥서스 대시보드 (Cisco Nexus Dashboard) 는 데이터 센터 및 클라우드 네트워크 운영을 단순화, 자동화 및 분석을 통해 변환하는 플랫폼입니다.시스코 넥서스 대시보드 인사이트 (NDI), 시스코 넥서스 대시보드 오케스트레이터 (NDO) 및 시스코 넥서스 대시보드 데이터 브로커 (NDDB) 는 서비스로 시스코 넥서스 대시보드에 통합됩니다.

◦ 시스코 넥서스 대시보드는 모든 시스코 넥서스 9000 스위치 계층 라이선스에 포함되어 있습니다. 시스코 넥서스 대시보드 패브릭 컨트롤러에는 시스코 데이터 센터 네트워킹 (DCN) 에센셜 라이선스가 필요합니다.시스코 넥서스 대시보드 오케스트레이터는 시스코 DCN 어드밴티지를 필요로 합니다., 그리고 Cisco Nexus Dashboard Insights는 Cisco DCN Premier 또는 Cisco DCN Day-2 Ops 부가 라이선스를 필요로 합니다.

시스코 넥서스 9300 ACI 스핀스위치 사양
