시스코 넥서스 9300-GX 시리즈 스위치 N9K-C9316D-GX

제품 개요

시스코 (Cisco) 클라우드 스케일 기술을 기반으로 한 시스코 넥서스 (Cisco) 9300-GX 스위치는 400 기가비트 이더넷 (GE) 을 지원할 수 있는 시스코 넥서스 9000 시리즈 고정 스위치의 차세대입니다.인공지능 (AI) 과 기계 학습 (ML) 을 필요로 하는 애플리케이션의 사용 사례가 증가함에 따라, 플랫폼은 네트워크 인프라에서 고성능, 에너지 효율, 컴팩트 스위치에 대한 요구를 해결합니다.이 스위치는 모바일 서비스 제공자 환경을 위해 100G 및 400G 직물을 지원하도록 설계되었습니다., 네트워크 엣지, 5G, IoT, 전문 미디어 네트워킹 플랫폼 (PMN), and Network Functions Virtuapization (NFV) The platform introduces a backward-compatible 400G optical interface Quad Small Form-Factor Pluggable – Double Density (QSFP-DD) to transparently migrate existing data center fabrics from 40-Gbps and 100-Gbps speeds to 400 Gbps and also offers various lower port speeds and densities시스코 넥서스 9300-GX는 고객에게 투자 보호를 제공합니다.클라우드 애플리케이션의 증가 트래픽을 지원하기 위해 확장 된 척추 잎 천을 충족시키기 위해 더 높은 성능을 제공합니다..

시스코는 시스코 넥서스 9000 시리즈 스위치에 대해 두 가지 운영 방식을 제공합니다. 조직은 시스코 애플리케이션 중심 인프라 (Cisco ACI®) 또는 시스코 NX-OS 모드를 배포 할 수 있습니다.

시스코 ACI는 중앙 집중식 자동화와 정책 기반 애플리케이션 프로파일을 가진 전체적이고 의도 중심의 아키텍처입니다.역동적인 작업 부하를 위한 운송 네트워크이며, 매우 유연한 네트워크 구축을 위해 새로운 혁신과 시간이 검증된 프로토콜을 결합하는 네트워크 조직에 구축되었습니다., 확장 가능하고 탄력적인 구조의 낮은 지연, 높은 대역폭 링크. 이 조직은 가장 까다롭고 유연한 데이터 센터 환경을 지원 할 수있는 네트워크를 제공합니다.

프로그래밍 가능한 네트워크를 위해 설계된 시스코 NX-OS 운영 체제는 DevOps 운영 모델과 도구 세트를 활용하려는 고객을 위해 구성 및 관리를 자동화합니다.

시스코 넥서스 9300 스위치

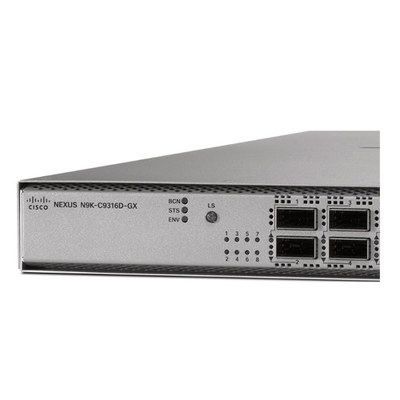

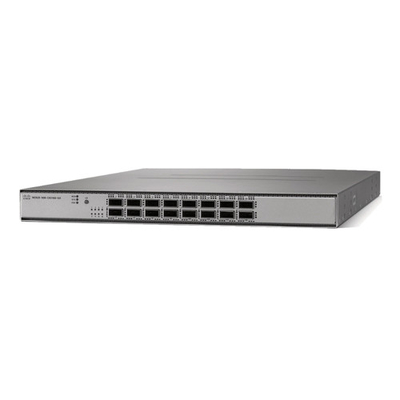

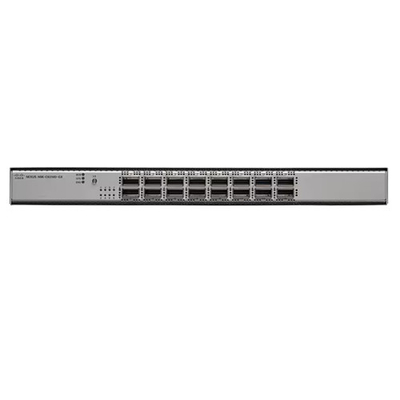

시스코 넥서스N9K-C9316D-GX스위치 이 스위치는 12.8 Tbps의 대역폭과 4.3 bpp 이상을 지원하는 1RU 스위치입니다. 스위치는 10/25/40/50/100/200/400-Gbps로 구성되어 콤팩트한 형식의 유연한 옵션을 제공합니다.자세한 내용은 아래의 기능 표를 참조하십시오..

특징 및 이점

시스코 넥서스 9300-GX 시리즈는 다음과 같은 기능과 이점을 제공합니다:

● 건축적 유연성

◦ 업계 최고의 Cisco 소프트웨어 정의 네트워크 (SDN) 솔루션과 Cisco ACI^®지원

◦ 표준 기반의 VXLAN EVPN 직물 지원, 계층적 여러 사이트 지원 포함 ( 참조)MP-BGP EVPN 제어 평면과 VXLAN 네트워크더 많은 정보)

◦ 세 계층 BGP 아키텍처, 웹 규모의 수평, 차단하지 않는 IPv6 네트워크 조직을 가능하게

◦ 세그먼트 라우팅 (SR 및 SRv6) 은 네트워크가 멀티 프로토콜 레이블 스위칭 (MPLS) 패킷을 전달하고 리소스 예약 프로토콜 (RSVP) 트래픽 엔지니어링 (TE) 없이 트래픽 엔지니어링을 할 수 있습니다.네트워크 확장성 및 가상화를 증가시키기 위해 제어 플랜 대안을 제공합니다.

◦ BGP, Open Shortest Path First (OSPF) 를 포함한 레이어 3 (v4 및 v6) 유니캐스트 및 멀티캐스트 라우팅 프로토콜 스위트에 대한 포괄적인 프로토콜 지원강화된 내부 게이트웨이 라우팅 프로토콜 (EIGRP), 라우팅 정보 프로토콜 버전 2 (RIPv2), 프로토콜 독립 멀티캐스트 스퍼스 모드 (PIM-SM), 소스 특수한 멀티캐스트 (SSM), 멀티캐스트 소스 디스커버리 프로토콜 (MSDP)

● 광범위한 프로그래밍 가능성

◦ 전력 자동 조달 (POAP) 을 통해 0일 자동화, 조달 시간을 크게 줄입니다.

◦ Ansible, Chef, Puppet 및 SALT와 같은 주요 DevOps 구성 관리 애플리케이션을 위한 업계 최고의 통합.RESTCONF/NETCONF를 통해 YANG 및 업계 표준 OpenConfig 모델을 지원합니다.

◦ 모든 스위치 명령 줄 인터페이스 (CLI) 기능에 대한 퍼베리브 API (JSON 기반 RPC HTTP/HTTP)

● 높은 확장성, 유연성 및 보안

◦ 유연한 전달 테이블은 GX 모델에서 최대 100만 개의 공유 항목을 지원합니다. TCAM 공간의 유연한 사용은 액세스 제어 목록 (ACL) 템플릿의 사용자 정의를 허용합니다.

● 지능형 버퍼 관리

◦ 이 플랫폼은 Cisco의 혁신적인지능형 버퍼 관리,마우스와 코끼리의 흐름을 구별하고 연결 혼잡의 경우 네트워크 전송 요구 사항에 따라 다른 대기열 관리 시스템을 적용할 수 있는 기능을 제공합니다.

◦ 지능형 버퍼 관리 기능은 다음을 포함합니다.

◦ 코끼리 함정 (ETRAP) 을 이용한 대략적인 공평 하락 (AFD). AFD는 ETRAP를 사용하여 오래 사는 코끼리 흐름과 단기 생쥐 흐름을 구별합니다.AFD는 마우스의 흐름을 떨어뜨리는 알고리즘에서 제외합니다. 그래서 마우스의 흐름은 광역폭에 굶주린 코끼리의 흐름에 의해 굶주리지 않고 광역폭의 공정한 부분을 얻을 수 있습니다.또한 AFD는 코끼리의 흐름을 추적하고 출구 대기열에서 AFD 알고리즘에 적용하여 공정한 대역폭을 부여합니다

◦ ETRAP는 입력된 흐름의 바이트 수를 측정하고 사용자 정의된 ETRAP 임계값과 비교합니다.

◦ 동적 패킷 우선 순위 지정 (DPP) 은 마우스 흐름과 코끼리 흐름을 두 개의 다른 줄을 분리하여 버퍼 공간을 독립적으로 할당 할 수있는 기능을 제공합니다.마우스 흐름은 혼잡과 지연에 민감합니다. 전 연결 대역폭을 사용할 수 있는 코끼리 흐름을 허용하는 우선 순위 대기열을 취하고 재질서를 피할 수 있습니다.

● 원격 직접 메모리 액세스 (RDMA) 를 통해 컨버전드 이더넷

◦ 이 플랫폼은 데이터 센터 브리딩 (DCB) 프로토콜을 지원하는 컨버전드 이더넷을 통해 원격 직결 메모리 액세스 (RDMA) 를 손실 없이 전송할 수 있습니다.

◦ 우선 순위에 기반한 흐름 제어 (PFC) 는 우선 순위 클래스별로 네트워크 및 일시 프레임 확산을 방지합니다.

◦ 증강 전송 선택 (ETS) 은 네트워크 분쟁 상황에서 우선 순위 클래스별로 대역폭을 예약합니다.

◦ 데이터 센터 브리딩 교환 프로토콜 (DCBX) 은 엔드포인트와 우선 순위 및 대역폭 정보를 발견하고 교환할 수 있습니다.

◦ 이 플랫폼은 또한 트래픽을 떨어뜨리지 않고 혼잡을 경험한 패킷을 표시함으로써 IP 흐름에 대한 끝에서 끝까지 알림을 제공하는 Explicit Congestion Notification (ECN) 를 지원합니다.이 플랫폼은 ECN 통계를 추적할 수 있습니다., 꽉 차 있는 표시 된 패키지의 수를 포함하여

● LAN 및 SAN 컨버전스

◦ 이더넷 (FCoE) 위의 섬유 채널 N-포트 가상화 (NPV) 지원은 네트워크 관리자가 섬유 채널 네트워크의 도메인 ID 및 관리 포인트를 확장함에 따라 제어 할 수 있습니다.이 기능은 LAN 및 SAN 컨버전드 네트워크에 손실 없는, 신뢰할 수 있는 이더넷 네트워크

● 하드웨어 및 소프트웨어의 높은 가용성

◦ 가상 포트 채널 (vPC) 기술은 스펜닝 트리 프로토콜 (STP) 을 제거함으로써 레이어 2 멀티 패팅을 제공합니다.또한 기존 관리 및 배포 모델을 변경할 필요없이 완전히 활용 된 양분역폭과 단순화된 레이어 2 논리적 토폴로지를 가능하게합니다.

◦ 64-방향 동일 비용 멀티 패스 (ECMP) 라우팅은 계층 3 지방 나무 디자인을 사용할 수 있습니다. 이 기능은 조직이 네트워크 병목을 예방하고 회복력을 높이고,그리고 네트워크 장애를 거의 없이 용량을 추가

◦ 고급 재부팅 기능에는 뜨거운 패치와 차가운 패치가 포함됩니다.

◦ 스위치는 N + 1 과잉을 가진 뜨거운 교환 가능한 전력 공급 장치 (PSU) 와 팬을 사용합니다.

● 포괄적이고 검증된 혁신을 갖춘 Cisco NX-OS 소프트웨어 운영 체제

◦ 단일 바이너리 이미지는 시스코 넥서스 9000 시리즈의 모든 스위치를 지원하며 이미지 관리를 단순화합니다. 운영 체제는 모듈형이며 각 라우팅 프로토콜에 대한 전용 프로세스:결함을 고립하고 동시에 가용성을 높이는 설계. 프로세스 고장 경우, 상태 손실 없이 프로세스를 다시 시작할 수 있습니다. 운영 체제는 핫 및 콜드 패치 및 온라인 진단을 지원합니다.

◦ 데이터 센터 네트워크 관리자 (DCNM) 는 새로운 트러브릭 아키텍처, IP 트러브릭 포 미디어,시스코 넥서스 기반 데이터 센터에 대한 저장 네트워크 배포. 하루에서 분으로 프로비저닝을 가속화하고 0일부터 N일까지 배포를 단순화합니다. 토폴로지, 네트워크 조직,및 인프라. 설정 오류를 제거하고 자동 복구와 함께 템플릿 배포 모델과 구성 준수 알림을 통해 폐쇄 루프에서 지속적인 변경을 자동화합니다.직물의 실시간 건강 요약을 즐기세요, 장치 및 토폴로지. VMware와 컴퓨팅 시각화를 포함하여 직물 (아더 레이, 오버레이, 가상 및 물리적 엔드 포인트) 에 대한 상관관계 가시성

◦ 시스코 넥서스 데이터 브로커를 통해 네트워크 트래픽 모니터링을 간단하고 확장 가능한비용 효율적인 네트워크 테스트 액세스 포인트 (TAP) 및 시스코 스위치드 포트 분석기 (SPAN) 집계 네트워크 트래픽 모니터링 및 분석

● 시스코 네트워크 보증 엔진 (NAE)

◦ 시스코 NAE는 네트워크 인프라가 정책 의도에 따라 작동하는지 지속적으로 확인합니다. 그것은 정책에서 운영자를 대신하여 수학 모델의 힘을 활용합니다.구성, 그리고 동적 상태 레벨. NAE는 네트워크의 문제를 정확하게 나타낼 수 있고, 어떤 애플리케이션이나 네트워크의 일부가 영향을 받는지, 문제의 근본 원인을 식별할 수 있습니다.어떻게 고칠 수 있는지 제안합니다.그것의 지속적인 검증 접근 방식은 2일 운영을 반응 상태에서 능동적 상태로 전환합니다. 그리고 그것은 어떤 패킷 데이터를 사용하지 않고 그렇게합니다.NAE는 변화의 영향을 예측함으로써 정전을 방지하는 데 도움이됩니다, 네트워크 관련 IT 사고를 줄이고 평균 수리 시간을 최대 66%까지 줄입니다. NAE는 또한 네트워크 보안 및 세분화 준수를 보장하는 데 도움이됩니다. NAE에 대해 더 자세히 알아보려면 방문하십시오:https://www.cisco.com/c/en/us/products/data-center-analytics/network-assurance-engine/index.html

시스코 넥서스 9300-GX 시리즈 스위치 사양
