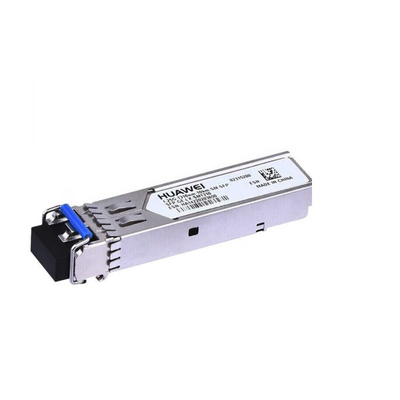

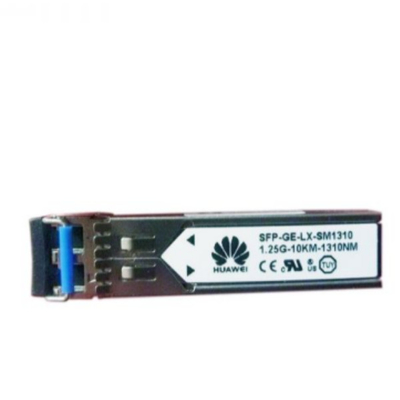

화웨이 SFP-GE-LX-SM1310 광학 송수신 모듈 ESFP GE 싱글 모드 1310nm 10km LC

SFP-GE-LX-SM1310 기가비트 단일 모드 광학 모듈은 매우 넓게 사용된 기가비트 광학 모듈입니다. 기가비트 단일 모드 패키지 형태는 SFP이고, 전송율이 1.25G이고, 중심 파장이 1310nm이고, 단일 모드 빛 섬유와 함께 사용될 때 전송거리가 10 킬로미터에 도달할 수 있습니다. 기가비트 단일 모드 광학 모듈은 긴급 교환하고 저손실을 지원합니다. 다음에, 나는 SFP-GE-LX-SM1310 기가비트 단일 모드 광학 모듈에 대한 약간의 기초 지식을 도입할 것입니다.

원리 :

기가비트 단일 모드의 작업 원칙은 광전 변환입니다. 송전단은 전기 신호를 광 신호로 변환시키고, 수신 단말이 광 신호를 전기 신호로 변환시킵니다. 전송하는 부분은 다음과 같습니다 : 어떤 부호율의 전기 신호는 상응하는 금리로 변조-광신호를 내보내기 위해 반도체 레이저 (LD) 또는 발광 다이오드 (LED)를 운전하기 위해 내부 드라이버 칩에 의해 입력되고 처리됩니다. 그것은 광학력 자동 제어 회로 내부를 가져서, 출력 광신호 권력이 안정적인 채로 남아 있습니다. 수신부는 다음과 같습니다 : 어떤 부호율과 광 신호는 가벼운 검출 다이오드에 의해 모듈에 입력되고 그리고 나서 전기 신호로 변환됩니다.

표 9-8 SFP-GE-LX-SM1310 상술

항목	가치
기본 정보
모듈명	SFP-GE-LX-SM1310
부품번호	02315200
모델	SFP-GE-LX-SM1310
폼 팩터	에스프피
적용 규격	1000BASE-LX10/LH
접속구의 형태	LC
광섬유 유형	SMF
작동 케이스 온도 ['Ｃ (' Ｆ)]	70' Ｃ에 대한 0' Ｃ (158' Ｆ에 대한 32' Ｆ)
전송율 [비트 / Ｓ]	1 그비트 / Ｓ
표적 전달 거리 [킬로미터]	단일 모드 빛 섬유 : 10 킬로미터
송신기 광학적 특성
중심 파장 [nm]	1310 nm
최대 Tx 광학력 [dBm]	-3.0 데이터 베이스 관리 프로그램
최소 Tx 광학력 [dBm]	-9.0 데이터 베이스 관리 프로그램
최소 소광비 [dB]	9 dB
수신기 광학적 특성
Rx 민감도 [dBm]	-20.0 데이터 베이스 관리 프로그램
과부하 전력 [dBm]	-3.0 데이터 베이스 관리 프로그램

주의 :

1. 패키징을 열고, 주의깊게 제품을 확인하고, 점잖게 그들을 데려가세요.
2. 제품은 아주 새로운 원래 열리지 않는 장비입니다.
3. 모든 제품 3년 보증과 구매자는 복귀 발송 비용에 책임이 있습니다.

외국인 바이어들은 다음을 주목하세요
수입세와 세금과 혐의는 항목 가격 또는 발송 비용에 포함되지 않습니다. 이러한 요금은 구매자의 책임입니다.
입찰 또는 구입 전에 이러한 추가 비용이 무엇이 될지 결정하기 위해 당신의 국가의 세관과 일치하세요.
세관 수수료는 정상적으로 운송 회사에 의해 고발되거나 당신이 품목을 집을 때 수집됩니다. 이러한 요금은 추가적 선적 비용이 아닙니다.
우리는 세관 신고서에 선물로 제품을 과소 평가하거나 항목을 표시하지 않을 것입니다. 그것을 하는 것 미국과 국제법을 상대합니다.
세관 지연은 판매자의 책임이 아닙니다.
